Увод

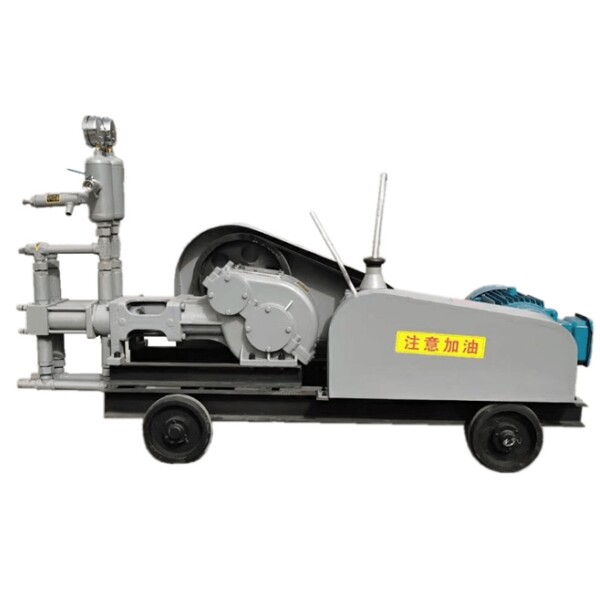

Машина за ињектирање цемента под притиском користи хидраулички систем за убризгавање цементне суспензије у празнине грађевинске конструкције под подешеним притиском да би се постигла сврха армирања или пуњења. Углавном се користи за ојачање темеља, ојачање тунела, подршку рудника, поправку пукотина итд.
Параметерс
|
Модел |
СИБ |
||
|
Број цилиндра (појединачно) |
2 |
||
|
Пречник цилиндра (мм) |
80 |
||
|
Ход клипа (мм) |
75 |
||
|
Снага мотора (КВ) |
7.5 |
11 |
15 |
|
Величина усисне цеви (мм) |
25 |
||
|
Величина одводне цеви (мм) |
19 |
||
|
Максимална висина упијања воде (м) |
2.5 |
||
|
Спољашње димензије (Д*Ш*В) (мм) |
2050×650×1050 |
||
|
Тежина (кг) |
490 |
||
Притисак/проточни капацитет преноса са четири брзине:
|
Геарс |
Русх |
Капацитет протока |
Притисак |
|
Ц/мин |
Л/мин |
МПа |
|
|
1 |
18 |
27 |
6 |
|
2 |
26 |
39 |
5 |
|
3 |
39 |
59 |
4 |
|
4 |
67 |
100 |
2.5 |
Карактеристике
Дизајн двоструког цилиндра
Машина за фуговање цементом под притиском је опремљена са два независна цилиндра, сваки пречника 80 мм. Када један цилиндар заврши усисавање течности, други цилиндар истовремено испушта суспензију. Двоструки цилиндри раде наизменично како би одржали континуирани излаз суспензије, чинећи процес фугирања ефикаснијим.
Пистон Строке
Клип у машини за ињектирање цемента под притиском ствара разлику притиска у цилиндру кроз повратно кретање, усисујући суспензију из контејнера за складиштење суспензије у цилиндар, а затим је транспортујући из цеви за испуштање суспензије до одређене позиције за ињектирање под притиском. Величина хода клипа директно утиче на запремину усисавања и пражњења и ефикасност фугирања машине за ињектирање сваки пут. Ход клипа машине за ињектирање цемента под притиском је 75 мм, што обезбеђује ефикасно, равномерно и континуирано убризгавање суспензије.
Мотор велике снаге
Машина за ињектирање цемента под притиском је опремљена мотором велике снаге од 7.5-киловата, који пружа снажну подршку за опрему. Мотор велике снаге не само да може стабилно покретати опрему за рад, већ и подесити притисак за ињектирање према различитим геолошким условима и захтевима конструкције. На пример, у тврдим стенама или дубоким структурама, потребан је већи притисак како би се осигурало да маса може у потпуности да продре.
Максимална висина упијања воде
Максимална висина апсорпције воде машине за ињектирање цемента под притиском је 2,5 метара, што значи да може ефикасно да усисава малтер из извора воде 2,5 метара испод опреме. Ова карактеристика осигурава да опрема и даље може да ради несметано када је извор воде дубок. На пример, на ниским градилиштима, цементна суспензија се обично налази испод опреме, а опрема треба да има довољну висину упијања воде да би усисала суспензију и транспортовала је до циљане тачке за ињектирање. Висина упијања воде од 25-метра осигурава да се опрема може прилагодити овим радним условима без потребе за додатним подизањем извора воде.
Апликације
Ојачање темеља
Машина за ињектирање цемента под притиском се користи за изградњу темеља и ојачање тла. Убризгава цементну суспензију у слој темељног тла под високим притиском да попуни празнине, повећа носивост тла и спречи слијегање темеља.
Подршка за тунеле
Машина за ињектирање цемента под притиском се користи за ојачавање околног камена или ињекционог заустављања воде у конструкцији тунела како би се спречило урушавање зида тунела услед цурења подземне воде и осигурала сигурност и стабилност структуре тунела.
Мине Суппорт
Машина за ињектирање цемента под притиском се користи за армирање стена у рударству. Ињектирање може побољшати снагу подршке рудника, спречити урушавање стена и обезбедити сигурност рударских операција.
Црацк Репаир
Машина за фуговање цементом под притиском се користи за поправку пукотина у бетонским конструкцијама. Пуни пукотине муљом како би се обновио интегритет и носивост конструкције. Често се користи за поправку бетонских конструкција као што су мостови и бране.
Слике
